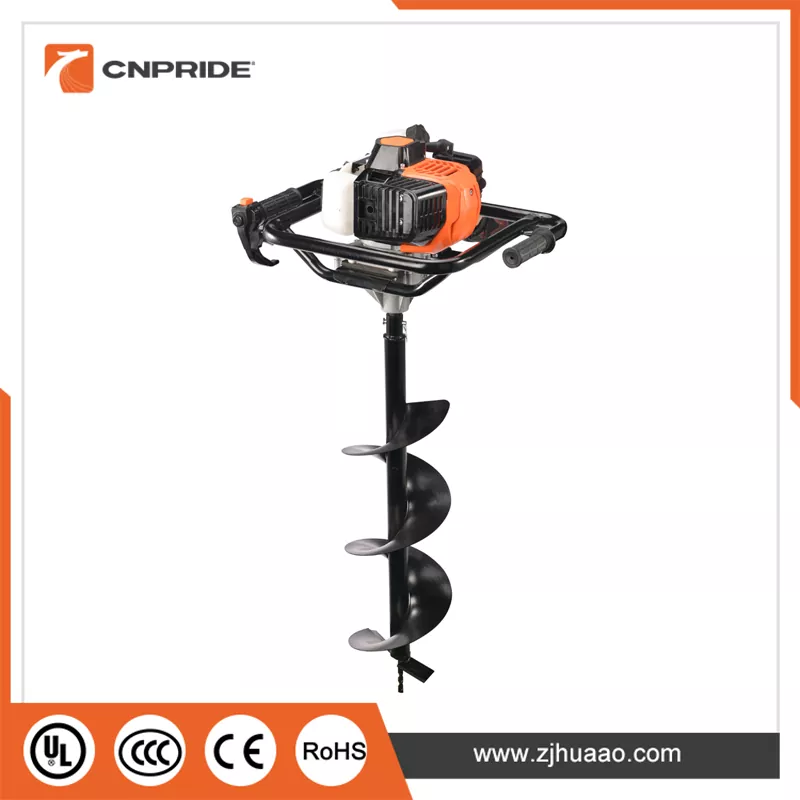

ガソリン アース オーガーは、効率的に地面を貫通するように設計された、ポータブルなエンジン駆動の掘削機です。 2 ストローク内燃エンジンの動力と、機械式トランスミッション システムおよび切削工具を組み合わせたもので、フェンスの設置や植樹から土壌サンプリングや建設作業に至るまで、さまざまな作業に欠かせない道具となっています。この記事では、ガソリン アース オーガーのエンジニアリングに焦点を当てた詳細な分析を提供し、そのパワートレイン、機械構造、動作機構、安全メカニズムを探ります。

動力源：2ストロークエンジンの特徴

最もポータブルなデバイスの中心ガソリンアースオーガー空冷 2 ストローク単気筒ガソリン エンジンです。このエンジン タイプは、その卓越した出力重量比と機械的簡素さによって選ばれています。これらは両方とも、遠隔の屋外環境で動作するハンドヘルドまたは軽量の機器にとって重要です。

• 排気量と出力: エンジンの排気量は、通常、エントリーレベルのモデルの 52cc から、大型モデルの 80cc 以上の範囲にあります。この排気量は、約 1.8 kW (2.4 HP) ～ 3 kW (4 HP) の出力に相当します。出力曲線はエンジン速度によって決まり、ほとんどのユニットは 2,100 ～ 8,500 rpm の無負荷速度で動作し、減速ギアボックスを介して出力スピンドルにトルクを伝達します。

• 燃料および潤滑システム: 4 ストローク エンジンとは異なり、2 ストローク サイクルでは事前に混合された燃料油が必要です。業界標準の混合比は、メーカーの仕様とオイルのグレードに応じて、通常 25:1 または 40:1 (ガソリンと 2 ストローク オイル) です。コールドスタートの信頼性を向上させるために、ほとんどのユニットにはキャブレターの上流にプライマーバルブ（燃料ポンプ）が組み込まれており、オペレーターが最初に燃料を引く前に手動でキャブレターボウルに燃料を引き込むことができます。燃料タンクの容量は通常 1.0 ～ 1.2 リットルで、長時間の現場作業に十分な稼働時間を提供します。

• 点火および始動システム: 点火システムは、外部電源なしで安定した高電圧スパークを供給するコンデンサー放電点火 (CDI) モジュールを採用しています。始動はリコイル（プルコード）スターターを介して行われ、スターターを引くとエンジンのフライホイールが作動します。このシステムのエンジニアリング上の利点は、電力網から完全に独立していることであり、人里離れた荒野、山岳地、その他のオフグリッド作業現場でも信頼性の高い動作が保証されます。

機械構造: エンジンからオージェビットまで

エンジンから地面への機械エネルギーの伝達には、トルクを管理し、速度を下げ、振動を遮断するように設計されたいくつかの重要なコンポーネントが関係します。

遠心クラッチとパワーエンゲージメントロジック: 遠心クラッチは、エンジンのクランクシャフト出力とギアボックス入力の間に取り付けられます。その動作原理は遠心力によって決まります。アイドリング速度では、クラッチ シューはバネの張力によって引き込まれたままになり、動力は伝達されません。スロットルが開き、エンジン速度が接続しきい値 (通常 2,500 ～ 3,000 rpm) まで上昇すると、遠心力によってシューが外側に拡張し、クラッチ ドラムと係合し、動力がギアボックスにスムーズに伝達されます。この設計の工学的重要性は 2 つあります。アイドリング時にオーガビットが完全に静止したままとなり、オペレータの安全性が向上し、位置決め中の不必要な摩耗と燃料消費が防止されます。
トルクの増大 – ギアボックスのコア機能: エンジンの高速、低トルク出力は、低速回転で高トルクを必要とする穴あけ要件と互換性がありません。したがって、減速ギアボックスはドライブトレインの重要なコンポーネントです。一般的な構成には、遊星歯車減速や平行軸ヘリカル歯車減速が含まれ、減速比は通常 15:1 から 40:1 の範囲です。減速後、スピンドルの出力速度は約 150 ～ 200 RPM に下がります。これは土壌切断に最適な範囲です。この速度により、ビットの滑り、土の排出、オペレータの制御不能を防ぎながら、十分な切断速度が得られます。
反応トルクと振動の減衰: これは、ガソリン アース オーガーの設計において、見落とされがちですが非常に重要な工学的課題です。ビットが土壌を切断すると、土壌はビットに等しい逆向きの反作用トルクを及ぼし、それが機械本体を介してハンドルグリップに直接伝達されます。この反力が管理可能なレベルを超えると、オペレータは安定性を維持するためにかなりの肉体的労力を費やす必要があり、長時間使用すると重度の筋肉疲労や手首の損傷につながる可能性があります。最新の先進モデルは、振動減衰フレーム設計でこの問題に対処しています。ゴム絶縁ブッシュまたはスプリング ダンパー構造を使用して、エンジン/ギアボックス アセンブリとハンドル グリップの間の強固な接続を切り離し、伝達される振動と一時的な衝撃荷重を大幅に軽減します。

オージェビットの形状と切削機構

の運用能力ガソリンアースオーガー電力と伝達だけでなく、端子切断要素であるオーガービットにも依存します。その形状は、単純な螺旋プレートよりもはるかに洗練されています。流体力学と土壌力学によって最適化された複合構造です。

1. フライトと切りくず排出機能: ビット本体は、その長さに沿って溶接された連続螺旋状のフライトを備えた中央の鋼管で構成されています。フライトの外径によって穴の直径が決まります (一般的な仕様には 100mm、150mm、200mm、300mm、およびカスタム サイズが含まれます)。フライトのねじれ角は重要なパラメータです。角度が浅すぎると、切りくず排出抵抗が大きくなり、効率が低下します。角度が急すぎるとビットがセルフロックしてしまいます（切り取った土が穴から出られず、ビットが詰まる）。エンジニアリングの実践では、さまざまな土壌タイプに応じて個別の螺旋角度の設計が指示されます。砂質土壌、粘土質土壌、凍結地盤、砂利質土壌にはそれぞれ特定の角度の最適化が必要です。

2. パイロット ポイントと刃先 - 貫通機構: ビットの最下部セクションにはパイロット ポイントがあり、通常は先端に超硬合金インサートが付いている円錐形または十字型の構造です。その機能は、穴あけの初期段階でセンタリングの安定性を提供し、地面との接触時にビットが横滑りしたり偏向したりするのを防ぐことです。パイロット ポイントのすぐ上には主切れ刃があり、その幾何学的角度 (すくい角、逃げ角、切れ刃の傾斜) が土壌貫通に必要な比エネルギー消費量に直接影響します。砂利や凍土を含む重負荷用途向けに、プレミアムビットには主切れ刃に超硬チップが組み込まれており、耐摩耗性と衝撃靱性が大幅に向上しています。

3. ダブルフライトと可変ピッチ設計: 土壌層が予測不可能に交互する複雑な地質条件に対処するために、一部のプロフェッショナルグレードのビットはダブルフライト構成を採用しています。これは、切りくず排出効率を同時に向上させ、ダウンホールの誘導安定性を高める 2 つの平行な螺旋状のフライトです。さらに、可変ピッチ設計（下部のピッチが短く、上部のピッチが長い）により、初期貫通時の切削力が大きくなり、上部での切りくずの排出が促進され、ボーリング孔の壁への土の蓄積が防止されます。

運用管理と安全保護メカニズム

ガソリンアースオーガーの操作は「スロットルを開けて穴を開ける」という単純なものではありません。安全保護システムの深さは、機器の寿命とオペレーターの安全に直接影響します。

スロットル コントロールとエンジン速度調整: ハンドル アセンブリには、ケーブルを介してキャブレター スロットル プレートに接続されたトリガー タイプのスロットル コントロールが組み込まれています。オペレーターは指の圧力によって連続的な速度調整を実現します。一部のモデルはトリガーの隣にスロットル ロック ボタンを備えており、連続操作中にスロットル位置を固定できるため、持続的な圧力による指の疲労を軽減できます。
過負荷保護 – シャーピン機構: これはガソリンアースオーガーの最も重要な機械的安全コンポーネントです。ビットが地下で予期せぬ障害物 (大きな岩、密集した根塊、または凍った硬いパン) に遭遇すると、瞬間的な抵抗トルクがギアボックスとエンジンの構造限界をはるかに超える可能性があります。保護がなければ、ギアの歯の破損、クランクシャフトの歪み、さらには機械本体の破損に直接つながる可能性があります。エンジニアリング ソリューションは、出力スピンドルとオーガー ビットの間の接続部に取り付けられたシャー ピンです。これは意図的に弱められ、調整されたコンポーネントです。抵抗トルクが事前に設定された安全しきい値を超えると、最初にシャーピンが破損し、ドライブトレインを物理的に切り離します。ビットの回転は瞬時に停止し、トランスミッション システム全体を致命的な故障から保護します。シャーピンの交換は定期的なメンテナンス手順です。
ブレーキ システムと緊急停止: 一部のプレミアム モデルは、クラッチと減速ギアボックスの間に遠心ブレーキを統合しています。オペレーターがスロットルを放し、エンジン速度がアイドリングまで下がると、ブレーキ シューが自動的に出力シャフトに係合し、ビットは数秒以内に完全に停止します。これにより、機械の位置を変更したり、ドリルサイト間を移動したりする際の偶発的な接触による怪我を防ぎます。
人間工学と操作姿勢: ガソリンアースオーガーは、両手でハンドルバーを握り、立った姿勢で操作します。ハンドルバーの間隔、グリップ角度、マシン全体の重心はすべて人間工学に基づいて最適化されています。理想的には、ビットを垂直下向きにすると、機械の重心がオペレーターの手の間に位置し、前傾または後傾に対抗するために必要な追加のトルク力が最小限に抑えられます。

メンテナンスの原則とエンジニアリングの実践

ガソリン アース オーガーのメンテナンスは、基本的に 2 ストローク エンジンと機械式トランスミッション システムのメンテナンスです。その中心原則は、次の 3 つの主要な実践に要約できます。

1. 燃料の鮮度: プレミックスされた 2 サイクル燃料は、30 日間保管すると劣化し始めます。軽質成分が蒸発して酸化ゴムが形成され、キャブレターのジェットや通路が詰まりやすくなります。エンジニアリングのベスト プラクティスでは、エタノールで安定化した特殊 2 ストローク燃料を使用するか、各作業セッション後にキャブレターが空になるまでタンクを空にしてエンジンを空運転することを推奨しています。

2. エアフィルターの清掃: 穴あけ作業では大量の粉塵が発生します。フォームまたは紙のエア フィルター エレメントは毎日の清掃が必要です。エアフィルターが詰まると、混合気が濃くなり、不完全燃焼が発生し、カーボンの蓄積が促進され、最終的にはシリンダーの傷や焼き付きが発生します。

3. ギアボックスの潤滑: 減速ギアボックスには、特殊なギア グリース (通常は NLGI グレード 2 リチ​​ウムベース グリース) が充填されています。空運転によるギアの早期故障を防ぐには、定期的な点検と補充が不可欠です。

のガソリンアースオーガーこれは単純な「スクリューロッドを備えたガソリンエンジン」をはるかに超えています。これは、燃焼力学、機械伝達工学、土壌切断力学、人間工学を統合した高度な地面掘削システムです。そのデザインの優雅さは、遠心クラッチのスムーズな動力伝達、ギアボックスの正確なトルク増幅、機械の安全のための最終防御線としてのシャーピンの役割、およびヘリカルフライトの土壌チップの流れの正確な制御に明らかです。これらの深い技術原則を理解することによってのみ、この装置を真に習得し、科学的なメンテナンスと効率的な操作でそれを適用することができます。
